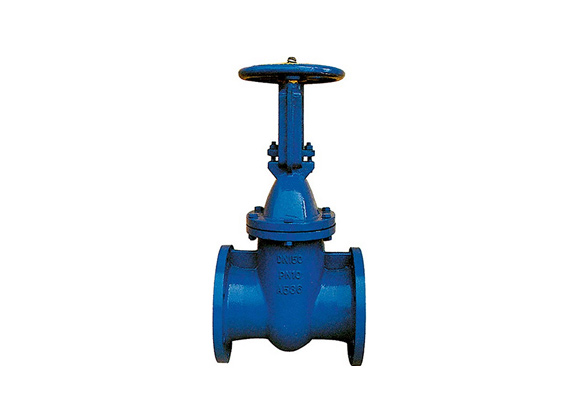

صمامات بوابة ذات شفة ZMIO-D51 OS&Y. DIN3352 F5

DIN3352 هو معيار الإنتاج للصمام ذو العلامة الألمانية، والذي يتضمن صمامات الختم المعدنية وصمامات الختم الناعمة.

F5 هو طول الصمام القياسي الألماني (المُدرج في معيار DIN3202) من الأمام إلى الخلف، ويقابله F4. في المقابل، يكون طول هيكل F5 أطول من طول F4. يُعرف صمام البوابة غير الصاعد أيضًا بصمام بوابة قضيب الرفع، والذي يتحرك لأعلى ولأسفل معًا أثناء الفتح والإغلاق. تُحرك عجلة اليد صامولة ساق الصمام لتدويرها، بينما تُدار الصامولة لتحريك قضيب الصمام لأعلى ولأسفل. لا يدور ساق الصمام.

أبعاد صمامات البوابة ذات الحواف ZMIO-D51 OS&Y. DIN3352 F5

الأبعاد بالبوصات والمليمترات
سزي	L	D	K	اختصار الثاني
سزي	L	PN10/PN16	PN10/PN16	PN10/PN16	H
DN40	240	150	110	4-18	275
DN50	250	165	125	4-18	297
DN65	270	185	145	4-18	329
DN80	280	200	160	8-18	357
DN100	300	220	180	8-18	414
DN125	325	250	210	8-18	507
DN150	350	285	240	8-22	575
DN200	400	340	295	8-22/12-22	756
DN250	450	395/405	350/355	12-22/12-26	894
DN300	500	445/460	400/410	12-22/12-26	1022
DN350	550	505/520	460/470	16-22/16-26	1150
DN400	600	565/580	515/525	16-26/16-30	1280
DN450	650	615/640	565/585	20-26/20-30	1420
DN500	700	670/715	620/650	20-26/20-33	1570
DN600	800	780/840	725/770	20-30/20-36	1730

صمامات البوابة ذات الحواف OS&Y. DIN3352 F5 مقابل AWWA

1. المواد:

يمكن أن تكون صمامات البوابة ذات الحواف DIN3352 F5 وصمام البوابة AWWA من نوع CI/DI/WCB/SS.

2. الضغط:

صمامات البوابة ذات الحواف DIN3352 F5 OS&Y، ضغطها PN10/16. صمام البوابة المصنوع من الحديد المطاوع AWWA، ضغطه Class125/150.

3. نطاق التطبيقات (الفرق):

المعيار: DIN 3352

الواجهة: RF،FF

4. التركيب (التشابه والاختلاف):

يجب استخدام صمامات البوابة ذات الحواف DIN3352 F5 مع نظام الأنابيب القياسي DIN؛ حيث يتم تثبيت كلا صمامي البوابة بمسامير على نهاية الأنبوب.

الأسئلة الشائعة حول صمامات البوابة ذات الحواف ZMIO-D51 OS&Y. DIN3352 F5

Q 1. كيف يعمل صمام البوابة؟

أ.

بتدوير المقبض اليدوي، يُحرّك الساق الملولب البوابة لأعلى ولأسفل. مع ارتفاع الإسفين، يُفتح، ومع انخفاضه، يُغلق تدفق الوسائط.

Q 2. هل صمام البوابة هو صمام التحكم؟

أ.

لا. صُممت صمامات البوابة للعمل في وضع الفتح الكامل أو الإغلاق الكامل. لا يمكن استخدامها كصمامات تحكم. استخدام صمام بوابة لتنظيم الوسط قد يُسبب تلفًا للمقاعد أو الإسفين.
