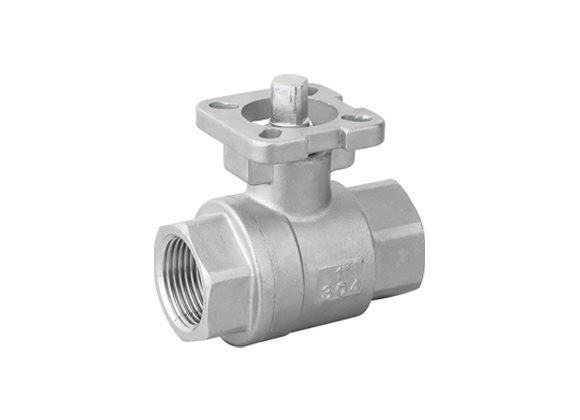

QSL3S-1 2kpl palloventtiili asennustyynyllä

Kaksiosaisen korkeatasoisen palloventtiilin pääominaisuus on sen kompakti rakenne, alhainen nestevastus, ja täyshalkaisijaisella palloventtiilillä ei periaatteessa ole virtausvastusta. Se voidaan asentaa suoraan sähköllä ja pneumaattisella. Luotettava tiiviste, yksinkertainen rakenne, pieni koko, kevyt, kätevä huolto, tiivistyspinta ja pallomainen pinta ovat usein suljettuja, väliaine ei ole helppo kuluttaa, helppo käyttää ja huoltaa, sopii yleisiin työskentelyaineisiin, kuten vesi, liuotin, happo ja maakaasu, ja se soveltuu myös väliaineille, joissa on ankarat työskentelyolosuhteet, kuten happi, vetyperoksidi, metaani ja eteeni, joita käytetään laajalti erilaisissa pölyissä jne.

QSL3S-1 2PC palloventtiili asennusalustan mitat

Koko	d	L	H	W	S	A	B	A1/A2	B1/B2
1/2"	15	58	62	125	9	38	6	36/42	6/6
3/4"	20	70	65	125	9	41	11	36/42	6/6
1"	25	78	75	150	11	48	12	42/50	6/7
1-1/4"	32	94	80	150	11	53	12	42/50	6/7
1-1/2"	38	104	95	170	14	65	14	50/70	7/9
2"	50	122	105	170	14	75	14	50/70	7/9
2-1/2"	65	150	120	250	17	96	18	70/102	9/11
3"	73	175	140	250	17	102	18	70/102	9/11
4"	96	215	160	280	22	120	18	70/102	9/11

2kpl palloventtiili asennuslevyllä VS ilman

1. Materiaali:

Sekä 2 kpl palloventtiilin materiaali asennuslevyllä ja ilman asennusalustaa voivat olla CF8, CF8M, CF3M.

2. Paine:

Sekä 2 kpl palloventtiilin paine asennuslevyllä ja ilman asennusalustaa voivat olla 200WOG, 800WOG, 1000WOG, 1500WOG, 2000WOG

3. Käyttökohteet (samankaltaisuus):

Vakio: ANSI, BS, DIN

Tiivistysmateriaali: PTFE, R-PTFE

Liitäntätyyppi: Kierrepää

4. Asennus (ero):

2PC Palloventtiili Asennuslevyllä, toimilaite voidaan asentaa suoraan sen kanssa. Tavalliset palloventtiilit tarvitsevat lisätukea asentaakseen.

QSL3S-1 2PC:n kuulaventtiili asennuslevyllä Usein kysyttyä

Q Mikä on 2-osainen palloventtiili?

Kaksiosaiset palloventtiilit ovat joitain yleisimmistä käytetyistä palloventtiileistä. Kuten nimestä voi päätellä, kaksiosainen palloventtiili koostuu kahdesta osasta, yhdestä kappaleesta, jossa on yksi päätyliitäntä, ja rungosta. Toinen osa sopii ensimmäiseen, pitää verhouksen paikallaan ja sisältää toisen päätyliitoksen.

Q Mikä on ISO-asennuslevy palloventtiileille?

Palloventtiilien ISO 5211 -asennusalusta on tyyny, joka hyväksyy pneumaattisten ja sähköisten toimilaitteiden suoran asennuksen.
